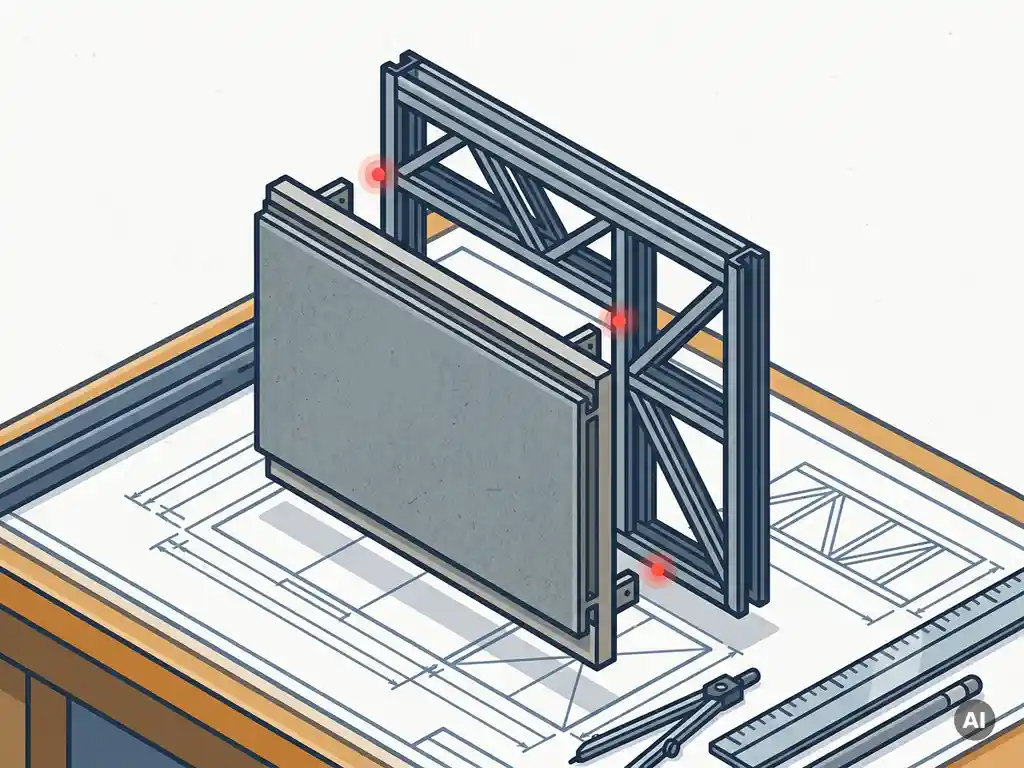

BIM speelt een cruciale rol bij clash detection tussen gevel en draagconstructie: het stelt projectteams in staat om conflicten tussen gevelelementen en de primaire constructie digitaal te detecteren en op te lossen voordat de bouw begint. Dit voorkomt kostbare aanpassingen op de bouwplaats, verkort de bouwtijd en verlaagt de faalkosten aanzienlijk. De volgende vragen lichten toe hoe dit in de praktijk werkt, van de meest voorkomende clashtypen tot de concrete voordelen voor prefab gevelmontage.
Welke clashes ontstaan er typisch tussen gevel en draagconstructie?
Typische clashes tussen gevel en draagconstructie zijn geometrische conflicten waarbij gevelelementen, bevestigingsconstructies of isolatiepakketten fysiek overlappen met balken, kolommen, vloerplaten of installatiekanalen van de draagconstructie. Deze conflicten ontstaan doordat gevel en draagconstructie door verschillende disciplines worden ontworpen, vaak op basis van uiteenlopende aannames over maattoleranties en aansluitdetails.
In de praktijk komen de volgende clashtypen het meest voor bij gevels op een stalen of betonnen draagconstructie:
- Ankerbouten en inbeddelementen die botsen met wapening of staalprofielen in de vloerrand
- Geveldraagprofielen die overlappen met horizontale staalliggers of vloerplaatranden
- Isolatiepakketten en dampschermen die conflicteren met installatiekokers of leidingdoorvoeren
- Kozijnen en dagkanten die niet aansluiten op de structurele openingen in de draagconstructie
- Dilatatievoegen in de draagconstructie die niet zijn verrekend in het gevelsysteem
Bij prefab gevelsystemen zijn deze conflicten extra kritisch, omdat de elementen in de fabriek worden geproduceerd op basis van vaste maatvoering. Een clash die pas op de bouwplaats wordt ontdekt, leidt dan direct tot vertraging en meerkosten.
Hoe werkt clash detection in een BIM-omgeving precies?
Clash detection in een BIM-omgeving werkt door de 3D-modellen van verschillende disciplines, zoals de geveldiscipline, de constructieve discipline en de installatiediscipline, samen te voegen in een federatief model. Gespecialiseerde software analyseert vervolgens automatisch alle geometrische relaties en markeert locaties waar objecten ongewenst overlappen of te dicht op elkaar staan.
Het proces verloopt in vier stappen:
- Modellen samenvoegen: De afzonderlijke BIM-modellen worden gecombineerd in een federatief model, waarbij elk deelmodel zijn eigen coördinatenstelsel behoudt.
- Clashregels instellen: De coördinator definieert welke objectcategorieën op conflicten worden gecontroleerd en welke toleranties worden gehanteerd.
- Automatische analyse: De software doorzoekt het volledige model en genereert een clashrapport met de locatie, het type en de betrokken objecten van elk gevonden conflict.
- Beoordeling en oplossing: Projectteamleden beoordelen elk gevonden conflict, classificeren het als relevant of acceptabel en verwerken de oplossing terug in het model.
Bouwinformatiemodellering maakt dit proces reproduceerbaar: elke modelwijziging kan opnieuw worden getoetst, zodat nieuwe conflicten direct zichtbaar worden. Dit sluit aan op de werkwijze van specialisten als Leebo Intelligente Bouwsystemen, die engineering volledig in eigen beheer uitvoeren en daardoor nauw kunnen aansluiten op het BIM-coördinatieproces van de hoofdaannemer.
Wanneer in het bouwproces moet clash detection worden uitgevoerd?
Clash detection moet zo vroeg mogelijk worden uitgevoerd, bij voorkeur al in de ontwerpfase voordat aanbestedingsdocumenten worden vastgesteld. Hoe eerder een conflict wordt gevonden, hoe goedkoper en eenvoudiger de oplossing is. In de uitvoeringsfase of tijdens de montage zijn dezelfde aanpassingen vele malen kostbaarder.
De meest effectieve momenten voor clash detection zijn:
- Definitief ontwerp (DO-fase): Eerste volledige controle op geometrische conflicten tussen gevel en draagconstructie, terwijl aansluitdetails nog kunnen worden aangepast.
- Technisch ontwerp (TO-fase): Verdiepte controle inclusief installaties, kozijndetails en bevestigingsconstructies.
- Voor fabricagestart: Definitieve controle op basis van het as-built constructiemodel, zodat de fabrieksproductie van gevelelementen op correcte maatvoering is gebaseerd.
- Na constructieve aanpassingen: Elke wijziging in de draagconstructie vereist een nieuwe clashcontrole om afgeleide conflicten te detecteren.
Voor prefab gevelbouw is de controle voor fabricagestart bijzonder kritisch. Elementen die in de fabriek zijn geproduceerd op basis van een foutief model, kunnen niet zonder kosten worden aangepast.
Wat is het verschil tussen een hard clash en een soft clash bij gevels?
Een hard clash is een fysieke overlapping waarbij twee objecten dezelfde ruimte innemen, zoals een gevelprofiel dat letterlijk door een betonnen vloerplaat loopt. Een soft clash is een conflictsituatie waarbij objecten niet overlappen maar wel te dicht op elkaar staan, zodat er onvoldoende ruimte overblijft voor montage, onderhoud of thermische beweging.
Bij gevels zijn beide clashtypen relevant, maar om verschillende redenen:
Hard clashes zijn direct zichtbaar in het model en eenduidig in hun oplossing: een van de objecten moet worden verplaatst of aangepast. Ze zijn het meest urgent en mogen nooit de bouwplaats bereiken.
Soft clashes vragen om meer vakkennis bij de beoordeling. Een gevelelement dat vijf millimeter van een kolom staat, kan technisch correct zijn of juist een montageprobleem veroorzaken, afhankelijk van de bevestigingsmethode en de vereiste tolerantie. Bij prefab gevelsystemen zijn soft clashes extra relevant omdat de maatvoering van de elementen vaststaat en er geen ruimte is voor aanpassing op de bouwplaats.
Welke BIM-software wordt gebruikt voor clash detection bij gevels?
Voor clash detection bij gevels en draagconstructies worden in de Nederlandse bouwsector met name Autodesk Navisworks, Solibri Model Checker en Trimble Connect gebruikt. Elk van deze platforms kan federatieve modellen samenvoegen en automatische clashanalyses uitvoeren, maar ze verschillen in de diepgang van hun regelgebaseerde controles en hun integratie met andere BIM-workflows.
Autodesk Navisworks is breed inzetbaar en ondersteunt een groot aantal bestandsformaten, waaronder IFC, wat het geschikt maakt voor projecten waarbij meerdere softwarepakketten worden gebruikt. De Clash Detective-module biedt uitgebreide filteropties per objectcategorie.
Solibri Model Checker onderscheidt zich door zijn regelgebaseerde aanpak: naast geometrische clashes kunnen ook normatieve en functionele conflicten worden gecontroleerd, zoals ontbrekende brandwerende compartimentering of onjuiste IFC-classificaties.
Trimble Connect is een cloudgebaseerd platform dat geschikt is voor projectteams die realtime samenwerking en modeluitwisseling centraal stellen.
De keuze van software is in de praktijk vaak bepaald door de hoofdaannemer of BIM-coördinator. Voor gevelleveranciers is het van belang dat hun eigen engineeringsoftware IFC-bestanden kan exporteren die compatibel zijn met het gekozen clashdetectionplatform.
Hoe verlaagt BIM-coördinatie de faalkosten bij prefab gevelmontage?
BIM-coördinatie verlaagt de faalkosten bij prefab gevelmontage doordat conflicten digitaal worden opgelost voordat de productie van gevelelementen begint. Aanpassingen in het model kosten een fractie van wat dezelfde aanpassing op de bouwplaats of in de fabriek zou kosten. Hoe meer clashes digitaal worden afgehandeld, hoe minder onvoorziene kosten en vertragingen er tijdens de montage optreden.
De kostenreductie werkt op meerdere niveaus:
- Geen herfabricage: Gevelelementen die op basis van een geclasht model zijn geproduceerd, moeten worden aangepast of opnieuw vervaardigd. Dit risico wordt door BIM-coördinatie vrijwel volledig geëlimineerd.
- Kortere montagetijd: Monteurs die op de bouwplaats geen onverwachte conflicten tegenkomen, werken sneller en efficiënter. De planning wordt betrouwbaarder.
- Minder coördinatiemomenten op locatie: Conflicten die digitaal zijn opgelost, vereisen geen overleg, meerwerk of noodoplossingen op de bouwplaats.
- Lagere directievoeringskosten: Minder afwijkingen betekenen minder toezicht, minder meerwerk en minder discussie over aansprakelijkheid.
Voor prefab gevelbouw zijn deze voordelen bijzonder groot, omdat de productie in een fabriek plaatsvindt op basis van vaste maatvoering. Leebo integreert engineering, productie en montage volledig in eigen beheer, wat betekent dat BIM-coördinatie direct doorwerkt in de fabricagedata. Dit maakt de stap van model naar montageklaar element zo kort mogelijk en minimaliseert het risico op faalkosten. Partijen die met Leebo samenwerken profiteren van deze geïntegreerde aanpak, waarbij het engineeringteam al vroeg in het BIM-coördinatieproces aansluit om clashes te voorkomen in plaats van te corrigeren.
BIM en clash detection zijn daarmee geen optionele toevoeging bij grote gevelprojecten, maar een structurele voorwaarde voor beheerste kosten, een betrouwbare planning en een hoogwaardige oplevering. De combinatie van prefab gevelsystemen en vroege BIM-coördinatie levert aantoonbare voordelen op voor aannemers, projectontwikkelaars en iedereen die verantwoordelijk is voor de realisatie van grootschalige bouwprojecten.
