BIM Level of Detail (LOD) is een gestandaardiseerd raamwerk dat aangeeft hoe gedetailleerd een bouwcomponent in een BIM-model is uitgewerkt, zowel geometrisch als informatief. Voor prefab gevelelementen bepaalt het LOD-niveau wanneer welke informatie beschikbaar moet zijn en hoe nauwkeurig de modellering aansluit op de werkelijke productie en montage. Dit artikel beantwoordt de meest gestelde vragen over LOD in relatie tot prefab gevelsystemen.
Welke LOD-niveaus zijn relevant voor prefab gevelelementen?
Voor prefab gevelelementen zijn de LOD-niveaus 200 tot en met 400 het meest relevant. LOD 200 volstaat in de ontwerpfase voor globale maatvoering en positiebepaling. LOD 300 is het minimumniveau voor aanbesteding en coördinatie. LOD 400 is het vereiste niveau voor daadwerkelijke prefabricage, omdat dit de exacte afmetingen, verbindingsdetails en productspecificaties bevat.
De relevantie per niveau hangt samen met de projectfase:

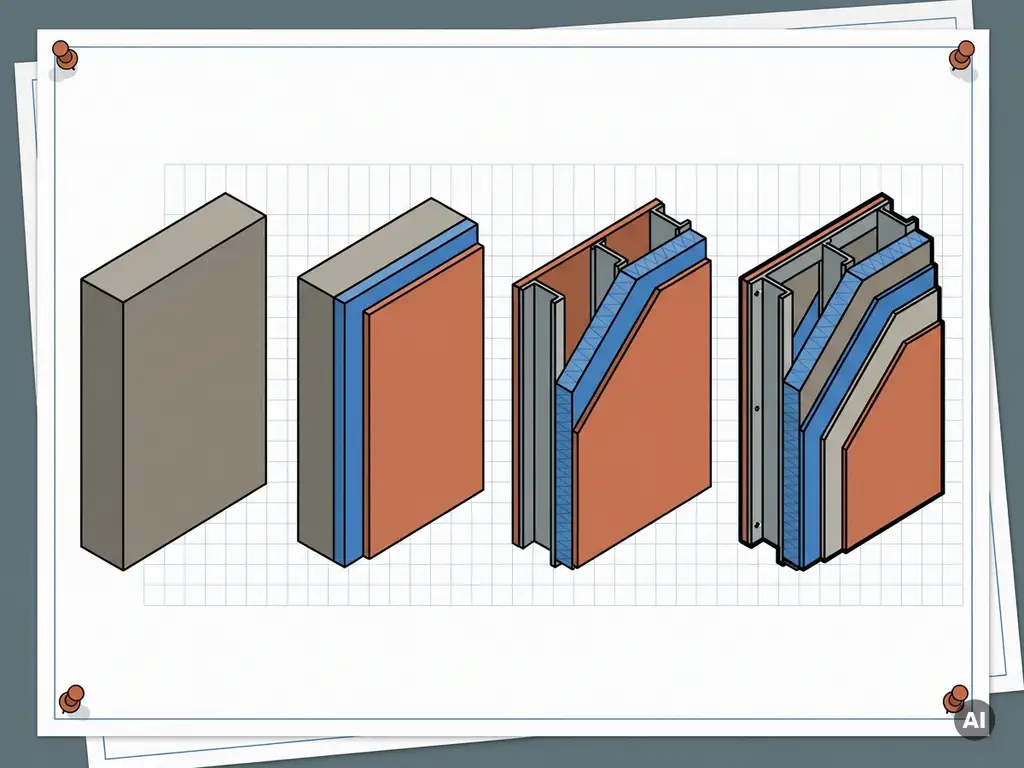

- LOD 100: Conceptueel volume, geen gevelelementen als aparte componenten. Geschikt voor vroege haalbaarheidsanalyses.
- LOD 200: Globale geometrie met geschatte afmetingen. Bruikbaar voor massastudie en eerste kostenschattingen.
- LOD 300: Nauwkeurige geometrie, specificaties en materiaalomschrijvingen. Basis voor aanbesteding en interferentiecontrole.
- LOD 350: Toevoeging van aansluitingen op aangrenzende systemen, zoals draagconstructie en installaties. Essentieel voor coördinatie tussen disciplines.
- LOD 400: Productie- en montagerijpe informatie. Dit is het niveau waarop een prefab leverancier zoals Leebo Intelligente Bouwsystemen daadwerkelijk kan fabriceren.
In de praktijk geldt dat prefab gevelelementen sneller naar LOD 400 moeten worden doorontwikkeld dan traditionele gevelonderdelen, omdat de fabrieksproductie een langere voorlooptijd vraagt en fouten in het model direct doorwerken in de productie.
Wat is het verschil tussen LOD en LOG in BIM-modellen?
LOD staat voor Level of Detail (of Level of Development) en beschrijft de geometrische nauwkeurigheid en betrouwbaarheid van een component in het model. LOG staat voor Level of Geometry en richt zich uitsluitend op de geometrische uitwerking, los van de gekoppelde informatie. In de Europese BIM-context, en zeker in de Nederlandse praktijk, wordt LOG steeds vaker apart gedefinieerd naast LOI (Level of Information).
Het onderscheid is in de praktijk als volgt:
- LOG (Level of Geometry): Hoe gedetailleerd is de geometrie getekend? Denk aan het verschil tussen een vlak gevelvlak en een volledig uitgewerkt element met sponningen, ankers en profielen.
- LOI (Level of Information): Welke data zijn aan het object gekoppeld? Denk aan U-waarden, brandklassen, productnummers en leveranciersgegevens.
- LOD (Level of Development): De combinatie van beide: hoe betrouwbaar en volledig is het element als geheel, inclusief de relatie tot andere bouwdelen?
Voor prefab gevelelementen is het onderscheid tussen LOG en LOI bijzonder relevant. Een element kan geometrisch volledig zijn uitgewerkt (hoge LOG), maar nog geen productspecificaties bevatten (lage LOI). Voor een prefab leverancier zijn beide dimensies noodzakelijk voordat de productie kan starten.
Hoe beïnvloedt het LOD-niveau de productie van prefab gevels?
Het LOD-niveau heeft directe invloed op de productierijpheid van prefab gevelelementen. Pas bij LOD 400 bevat het BIM-model voldoende geometrische en informatieve nauwkeurigheid om zonder aanvullende tekeningen of interpretatie te kunnen produceren. Een lager LOD leidt tot extra engineeringswerk bij de leverancier, een hogere kans op maatafwijkingen en risico op vertraging in de planning.
Concreet bepaalt het LOD-niveau het volgende in het productieproces:
- Materiaalkeuze en inkoop: Pas bij LOD 300 of hoger zijn de specificaties nauwkeurig genoeg voor materiaalinkoop. Bij een lager LOD zijn de profielafmetingen en afwerkingsmaterialen nog niet vastgelegd.
- Maatvoering en toleranties: LOD 400 bevat de exacte maten inclusief productietoleranties. Dit is essentieel voor de nauwkeurige CNC-productie van stalen skeletprofielen.
- Verbindingsdetails: Ankers, bevestigingsconstructies en aansluitingen op de draagstructuur zijn alleen op LOD 400 volledig uitgewerkt. Ontbrekende verbindingsdetails zijn een van de meest voorkomende oorzaken van vertraging bij prefabprojecten.
- Kwaliteitscontrole in de fabriek: Een volledig LOD 400-model maakt het mogelijk om de geproduceerde elementen te toetsen aan het model, wat de faalkosten aanzienlijk verlaagt.
Bij Leebo vindt de engineeringfase volledig in eigen beheer plaats, waardoor het BIM-model direct wordt omgezet naar productiedata voor rolvormen, lasersnijden en assemblage. Dit vereist dat aangeleverde modellen minimaal LOD 350 hebben bereikt bij aanvang van de engineeringfase.
Wanneer moet het LOD worden vastgelegd in een BIM-uitvoeringsplan?
Het LOD moet worden vastgelegd in het BIM-uitvoeringsplan (BEP) bij de start van het project, vóór de ontwerpfase begint. Het BEP definieert per projectfase welk LOD-niveau per discipline en per componenttype vereist is. Voor prefab gevelelementen moet specifiek worden vastgelegd op welk moment het model LOD 400 moet hebben bereikt, zodat de productievoorlooptijd van de leverancier geborgd is.
In de praktijk worden de volgende momenten als kritisch beschouwd:
- Projectstart: Vaststelling van de LOD-matrix per discipline en fase in het BEP.
- Voorlopig ontwerp (VO): Gevelelementen minimaal op LOD 200, voldoende voor globale kostenschatting.
- Definitief ontwerp (DO): Gevelelementen op LOD 300, noodzakelijk voor aanbesteding en vergunningsaanvraag.
- Technisch ontwerp (TO) / uitvoeringsgereed ontwerp: Gevelelementen op LOD 350 tot 400, vereist voor de start van de engineeringfase bij de prefab leverancier.
- Productiestart: Volledig LOD 400, inclusief alle verbindingsdetails en productspecificaties.
Een veelgemaakte fout is dat het BEP wel LOD-niveaus definieert per fase, maar geen harde deadlines koppelt aan de momenten waarop de prefab leverancier de informatie nodig heeft. Dit leidt in de uitvoeringsfase tot tijdsdruk en meerwerk.
Welke informatie moet een LOD 400 gevelelement bevatten?
Een LOD 400 gevelelement bevat alle informatie die nodig is voor fabricage en montage zonder aanvullende tekeningen. Dit omvat exacte buitenafmetingen, verbindingsdetails, ankerposities, materiaalspecificaties, afwerkingslagen, toleranties en montagesequentie. Het element is in het model representatief voor het werkelijk te leveren product, inclusief alle productspecifieke kenmerken.
Concreet moet een LOD 400 prefab gevelelement minimaal de volgende informatie bevatten:
- Exacte geometrie inclusief sponningen, dagkanten en aansluitprofielen
- Materiaalspecificaties per laag (staalskelet, isolatie, afwerkingsmateriaal)
- Type en positie van alle bevestigingsankers en verbindingsmiddelen
- Thermische en akoestische prestatiewaarden (U-waarde, Rw-waarde)
- Brandklasse en eventuele brandwerende voorzieningen
- Productnummers en leveranciersreferenties voor gespecificeerde componenten
- Montage-instructies en volgorde van plaatsing
- Gewicht per element, relevant voor het bepalen van de hijscapaciteit op locatie
Voor gevelelementen op basis van een koudgewalst stalen skelet, zoals de systemen die Leebo produceert, geldt dat ook de profielgeometrie van het skelet zelf op LOD 400 moet zijn uitgewerkt, inclusief de exacte ponspatronen en lassecties die de productie bepalen.
Hoe stem je LOD-eisen af tussen architect, aannemer en prefab leverancier?
De afstemming van LOD-eisen tussen architect, aannemer en prefab leverancier verloopt het effectiefst via een gezamenlijk opgestelde LOD-matrix in het BIM-uitvoeringsplan, aangevuld met periodieke BIM-coördinatievergaderingen. Elke partij moet verantwoordelijkheid krijgen voor een specifiek LOD-niveau en een specifieke fase, zodat er geen overlap of lacunes ontstaan in de modelverantwoordelijkheid.
Verantwoordelijkheidsverdeling per partij
In de meeste projecten geldt de volgende taakverdeling: de architect levert het architectonische BIM-model op LOD 300 aan het einde van het definitief ontwerp. De constructeur voegt de draagstructuur toe op LOD 300 tot 350. De prefab leverancier neemt vervolgens het model over en werkt het op tot LOD 400 voor de gevelelementen, inclusief de productspecifieke informatie die alleen de leverancier kan invullen.
Praktische aandachtspunten bij de afstemming
Betrek de prefab leverancier zo vroeg mogelijk in het proces, bij voorkeur al in de ontwerpfase. Vroege betrokkenheid maakt het mogelijk om het ontwerp direct te toetsen op maakbaarheid en de LOD-eisen te kalibreren op de werkelijke productiecapaciteit. Leg in het BEP vast wie het model beheert, welk softwareformaat leidend is (IFC of native), en hoe modelwijzigingen worden gecommuniceerd. Spreek ook af hoe omgegaan wordt met ontwerpwijzigingen nadat het model LOD 400 heeft bereikt, want wijzigingen op dat niveau hebben directe gevolgen voor de productieplanning.
Voor grootschalige projecten in de utiliteitsbouw, zoals kantoren, scholen en zorggebouwen, is een gestructureerde LOD-afstemming geen luxe maar een noodzaak. Hoe groter het geveloppervlak, hoe groter de impact van een fout in het model op de uiteindelijke bouwtijd en projectkosten. Een prefab leverancier die engineering volledig in eigen beheer heeft, kan in dit proces een actieve rol spelen en de vertaalslag van architectonisch ontwerp naar productiegereed model intern borgen. Neem contact op met Leebo om te bespreken hoe vroege BIM-samenwerking uw project ten goede komt.
